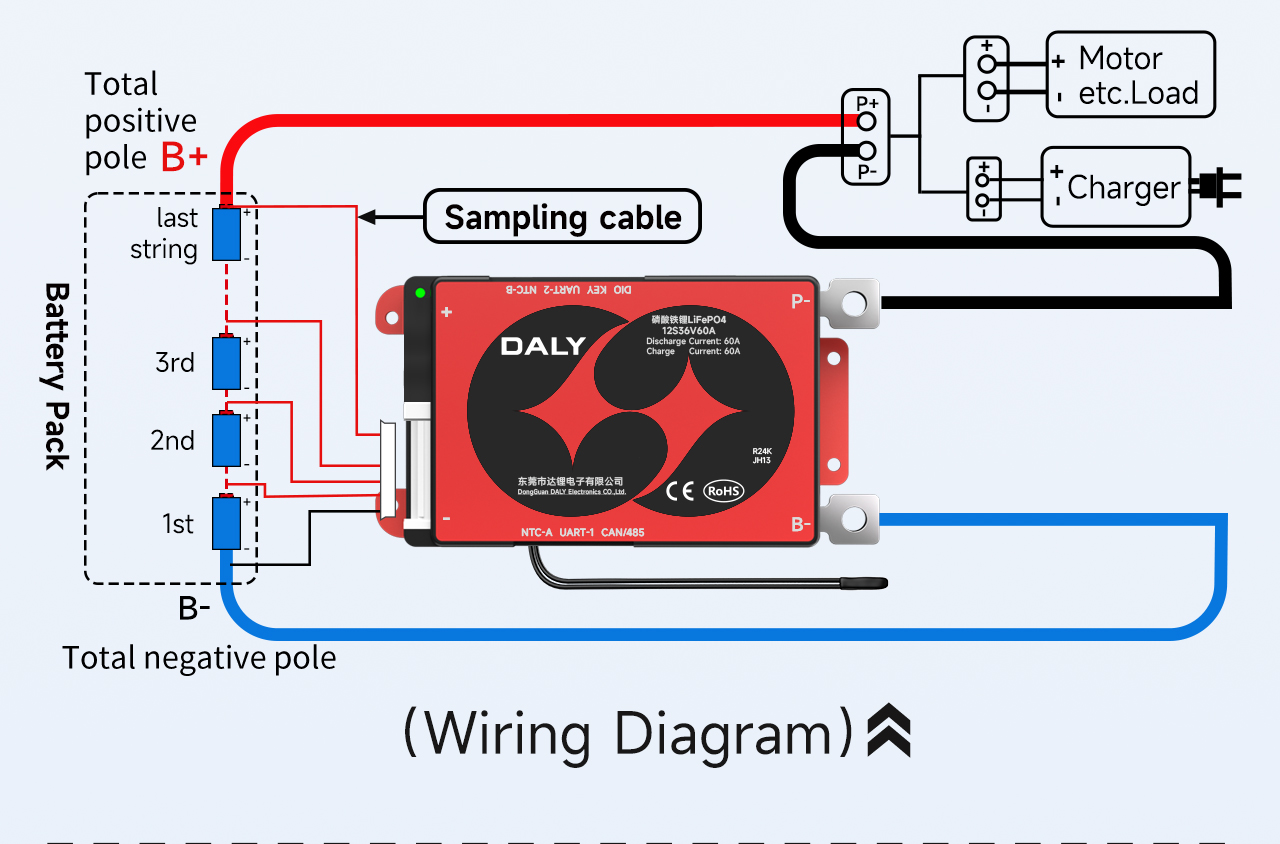

Tutorial sul cablaggio BMS standard e intelligente 8S
Prendine 12 serie e 12 batterie parallele 18650 come esempio

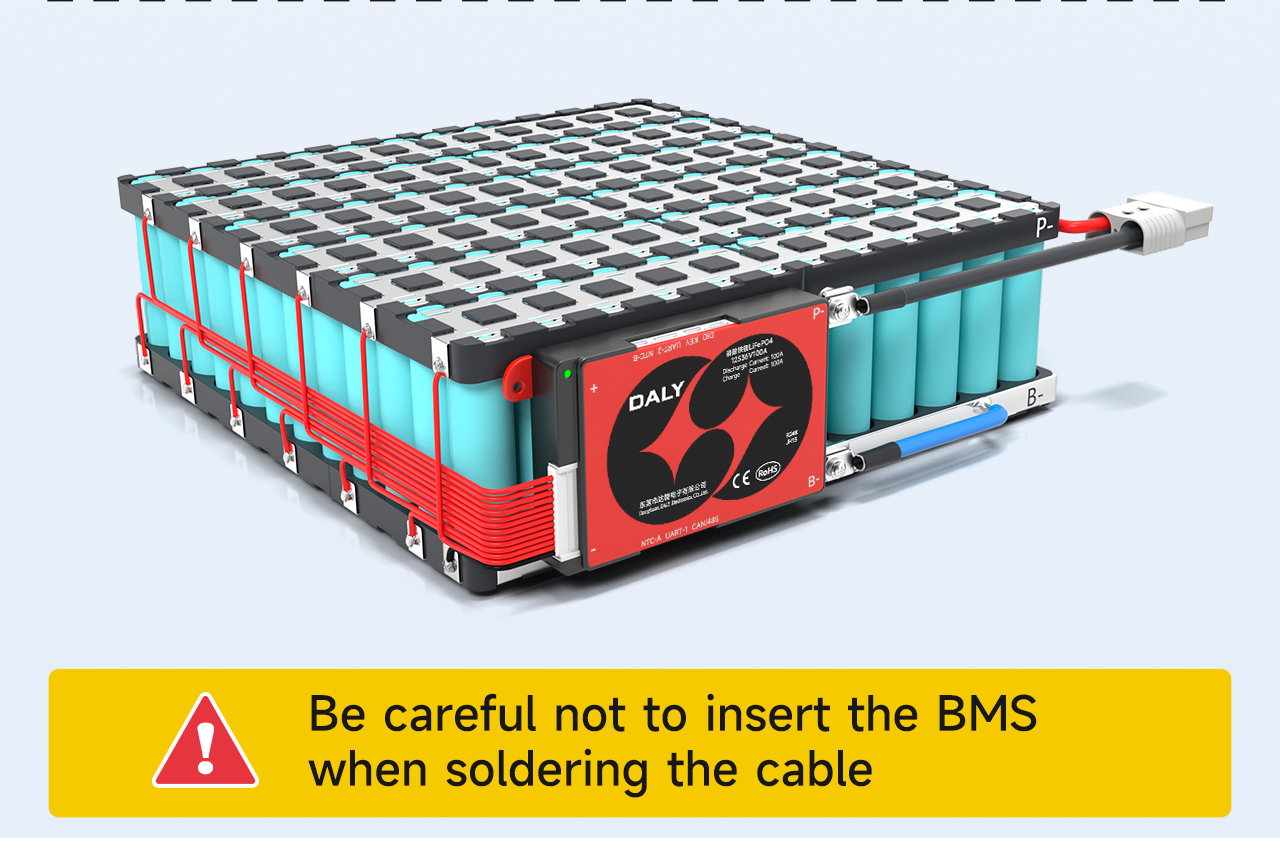

Fare attenzione a non inserire la scheda protettiva durante la saldatura del cavo
Ⅰ. Segnare l'ordine delle linee di campionamento

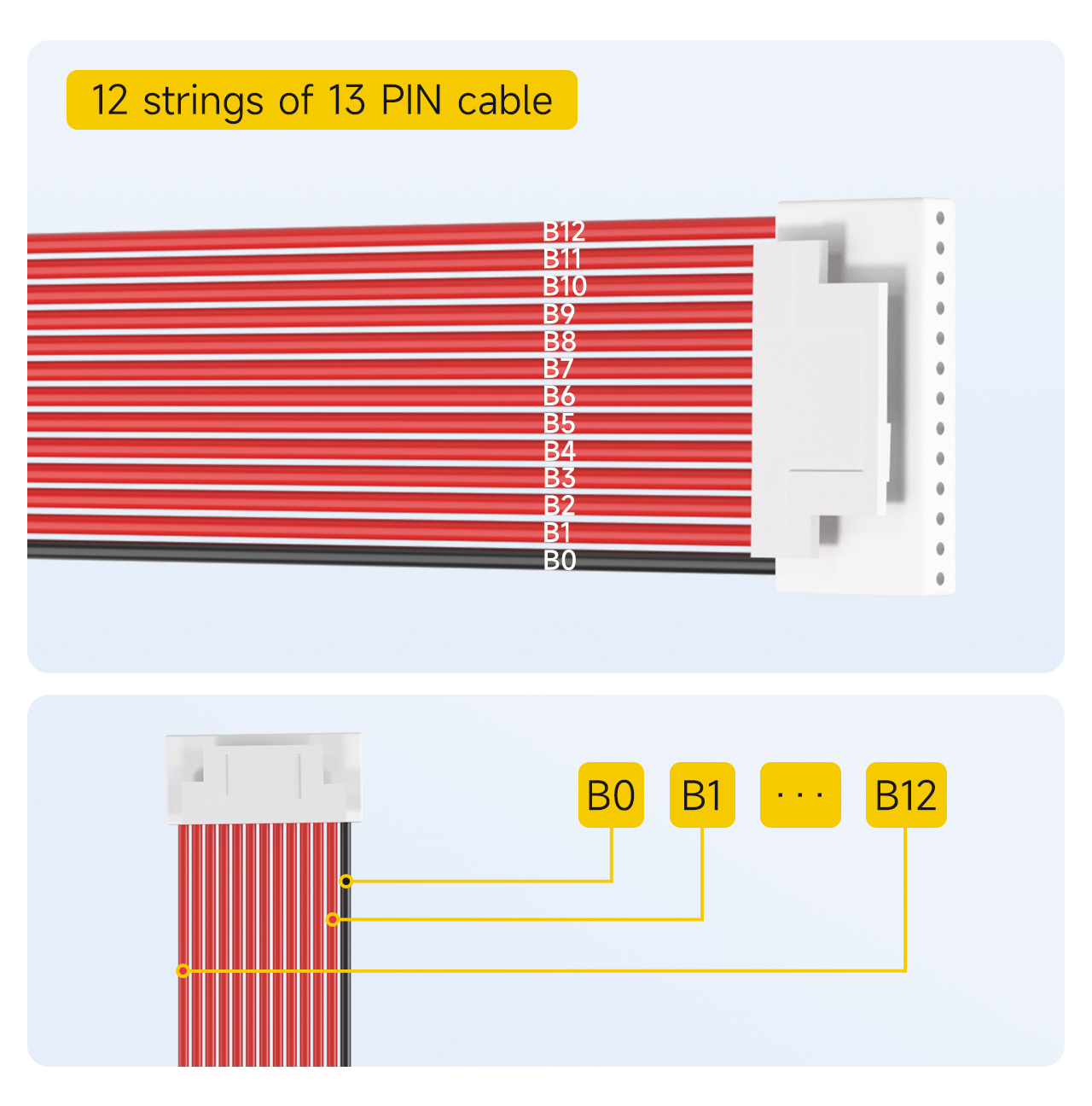

12 stringhe di13Cavo PIN
Nota: il cavo di campionamento predefinito per12-la configurazione della scheda di protezione delle stringhe è13SPILLO.
Contrassegnare il cavo nero come B0.
Il primo cavo rosso accanto al cavo nero è contrassegnato come B1
(e così via, contrassegnati in sequenza)
Fino all'ultimo cavo rosso, contrassegnato come B12.

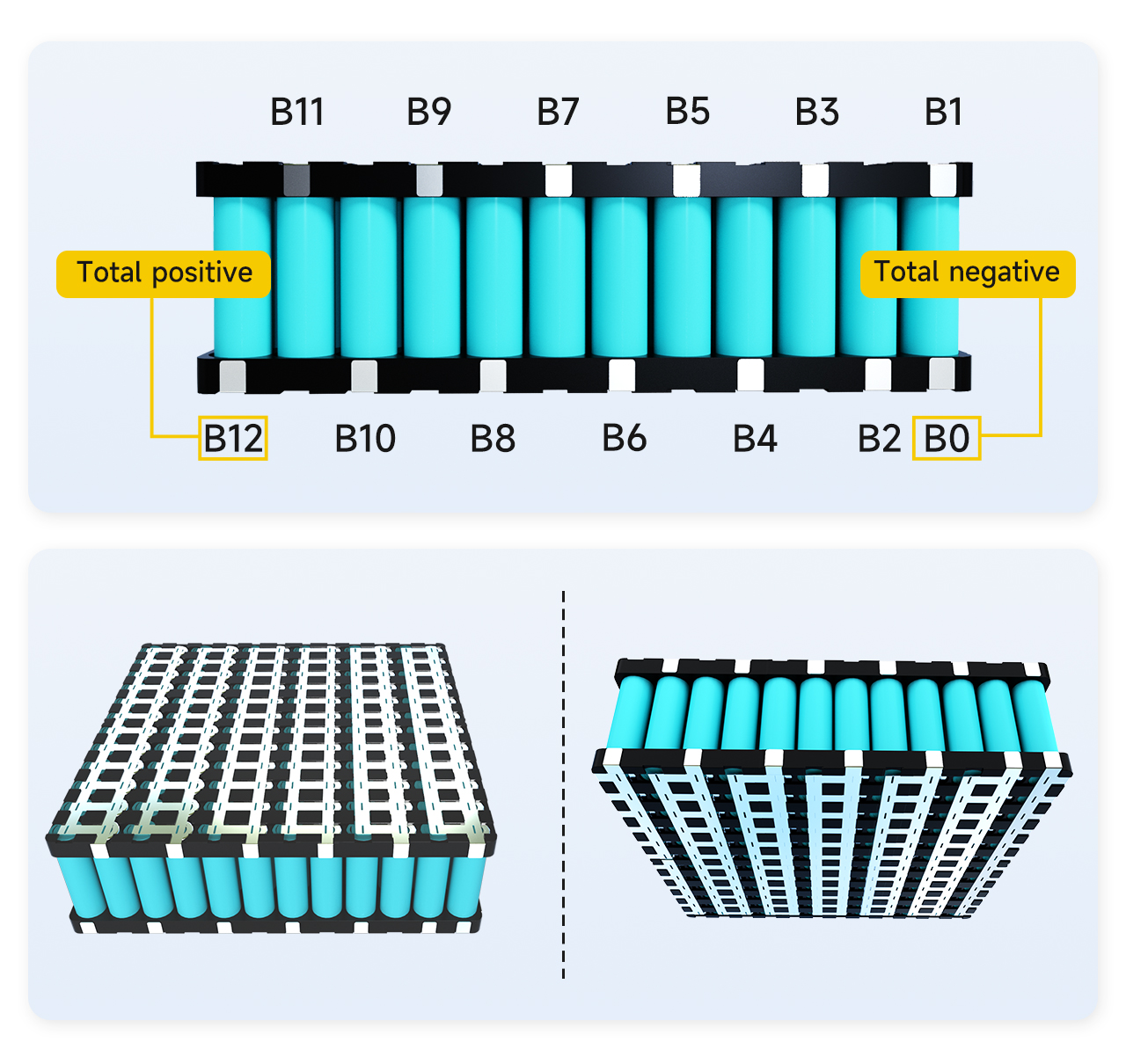

Ⅱ. Segnare l'ordine dei punti di saldatura della batteria
Trova la posizione del punto di saldatura corrispondente del cavo, segna prima la posizione del punto corrispondente sulla batteria
1. Il polo negativo totale del pacco batteria è contrassegnato come B0
2. Il collegamento tra il polo positivo della prima serie di batterie e il polo negativo della seconda serie di batterie è contrassegnato come B1
3. Il collegamento tra il polo positivo della seconda stringa di batterie e il polo negativo della terza stringa di batterie è contrassegnato come B2
... (e così via)
12. Il collegamento tra il polo positivo del11la stringa della batteria e il polo negativo della12La stringa della batteria è contrassegnata come B11.
13. L'elettrodo positivo della dodicesima stringa di batterie è contrassegnato come B12.
Nota: poiché la batteria ha un totale di 12 stringhe, B12 è anche il polo positivo totale della batteria. Se B12 non è lo stadio positivo totale del pacco batteria, ciò dimostra che l'ordine di marcatura è sbagliato e deve essere controllato e marcato nuovamente.

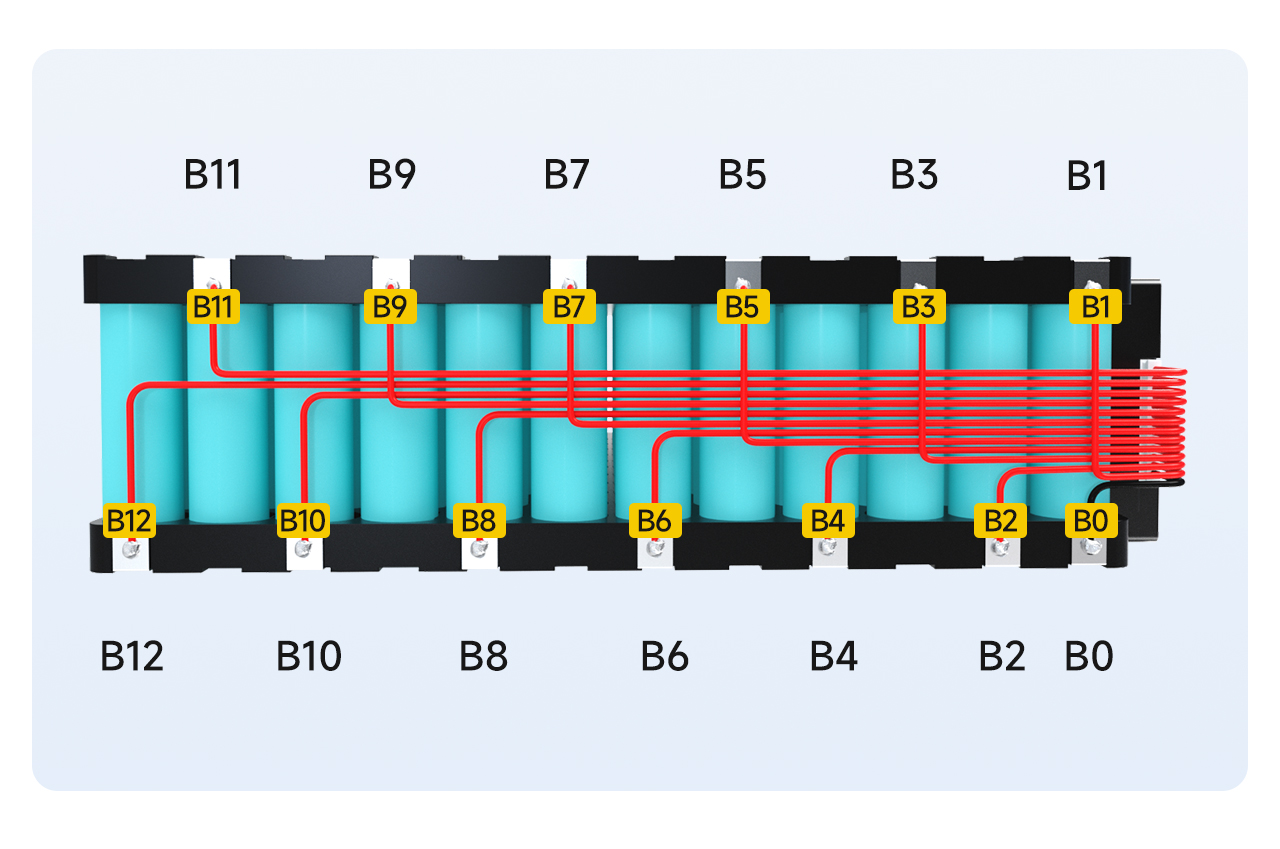

Ⅲ. Saldatura e cablaggio
1. La parte B0 del cavo è saldata alla posizione B0 della batteria.
2. Il cavo B1 è saldato alla posizione B1 della batteria.
... (e così via, saldature in sequenza)
13. Il cavo B12 è saldato alla posizione B12 della batteria.

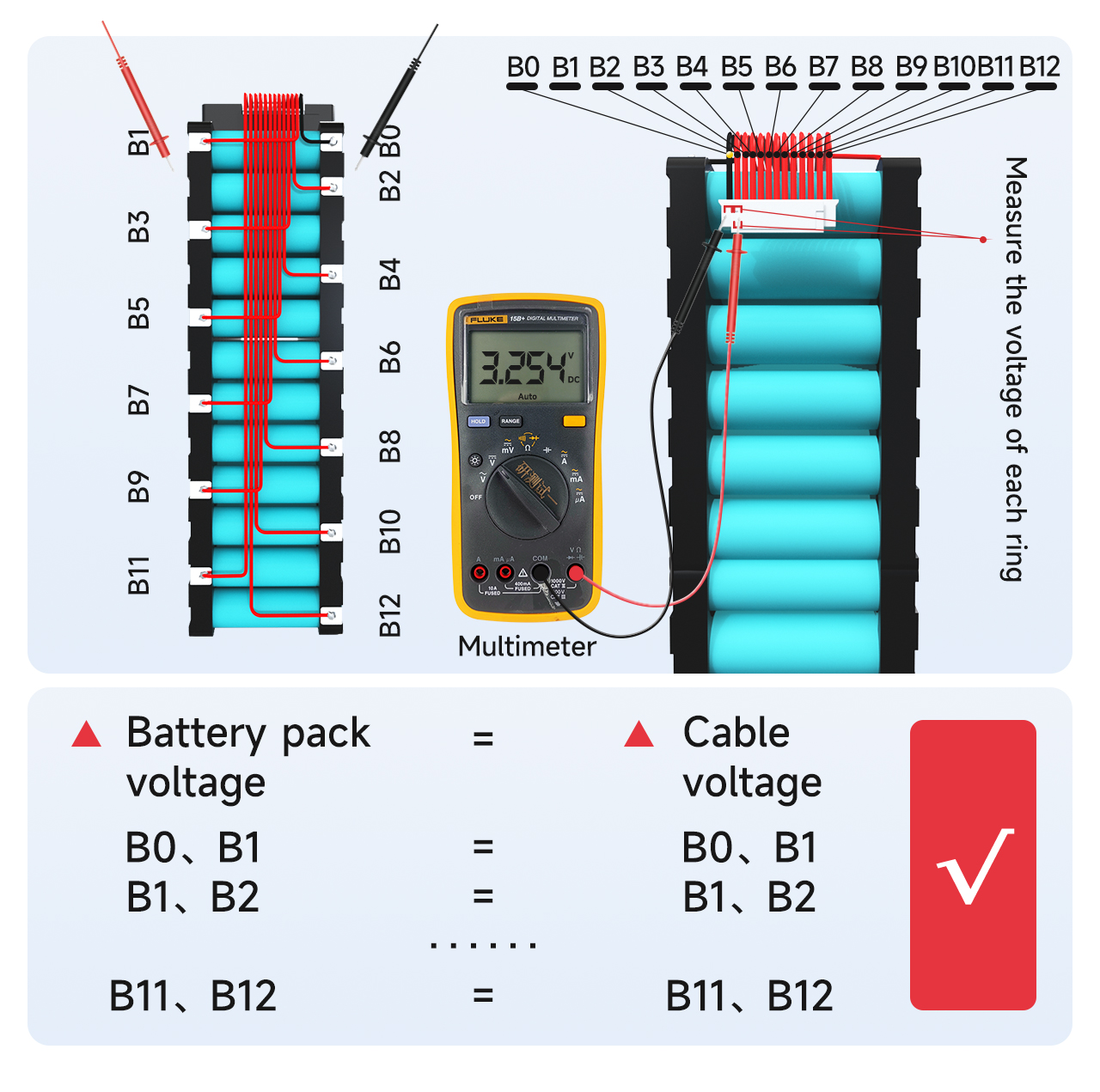

Ⅳ. Tensione di rilevamento
Misurare la tensione tra cavi adiacenti con un multimetro per verificare che i cavi raccolgano la tensione corretta.
1. Misurare se la tensione del cavo da B0 a B1 è uguale alla tensione del pacco batteria da B0 a B1. Se è uguale, dimostra che la raccolta della tensione è corretta. In caso contrario, ciò dimostra che la linea di raccolta è saldata debolmente e che il cavo deve essere saldato nuovamente. Per analogia, misurare se le tensioni delle altre stringhe vengono rilevate correttamente.
2. La differenza di tensione di ciascuna stringa non deve superare 1 V. Se supera 1 V, significa che c'è un problema con il cablaggio ed è necessario ripetere il passaggio precedente per il rilevamento.
Ⅴ. Rilevamento della qualità del pannello di protezione
! Assicurarsi sempre che venga rilevata la tensione corretta prima di collegare la scheda di protezione!

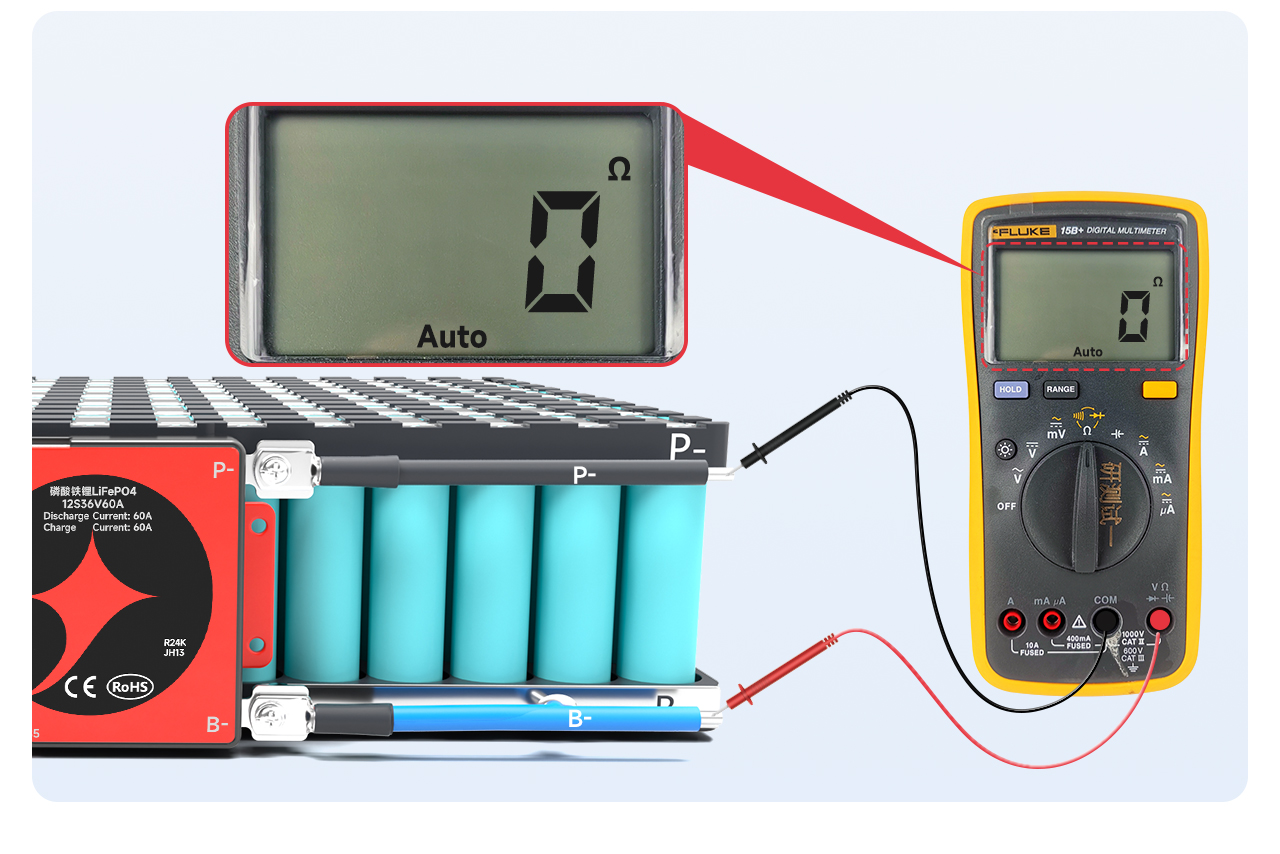

Regolare il multimetro sul livello di resistenza interna e misurare la resistenza interna tra B- e P-. Se la resistenza interna è collegata, ciò dimostra che la scheda di protezione è buona.
Nota: è possibile giudicare la conduzione osservando il valore della resistenza interna. Il valore della resistenza interna è 0Ω, che significa conduzione. A causa dell'errore del multimetro, generalmente meno di 10Ω significa conduzione; puoi anche regolare il multimetro sul cicalino. Si sente un segnale acustico.
Avviso:
1. La scheda protettiva con interruttore morbido deve prestare attenzione alla conduzione dell'interruttore quando l'interruttore è chiuso.
2. Se il pannello di protezione non funziona, interrompere il passaggio successivo e contattare il personale di vendita per l'elaborazione.

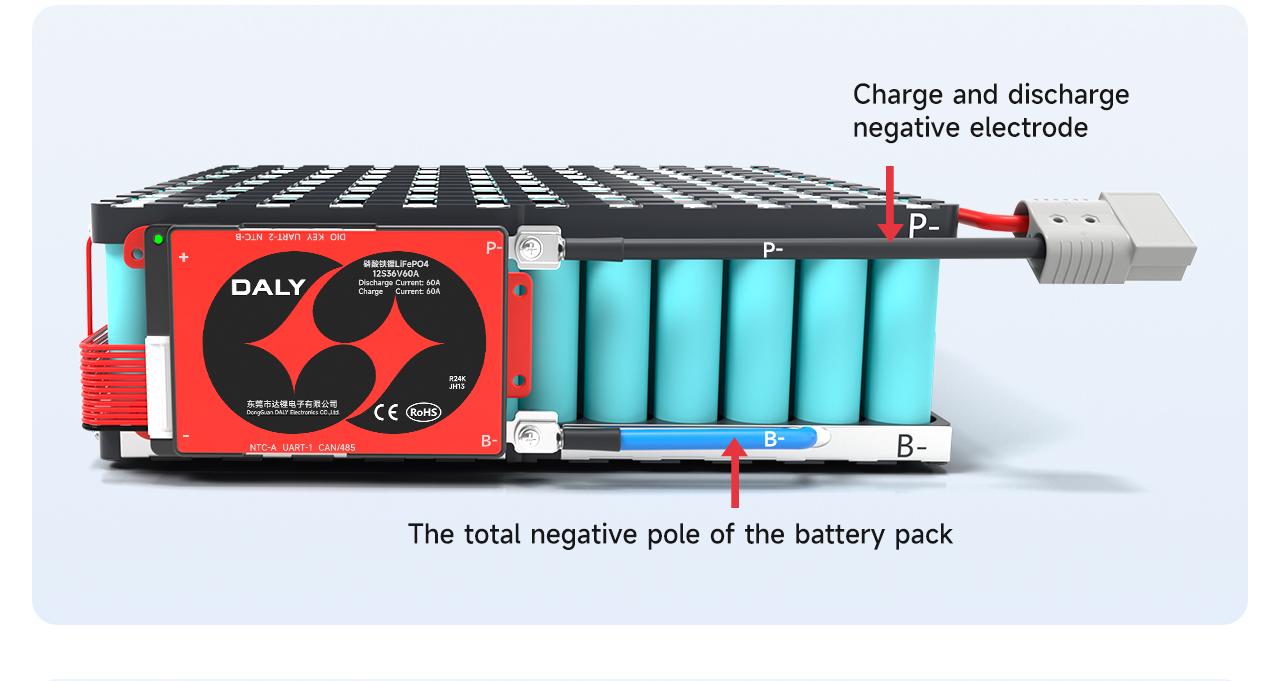

Ⅵ. Collegare la linea di uscita

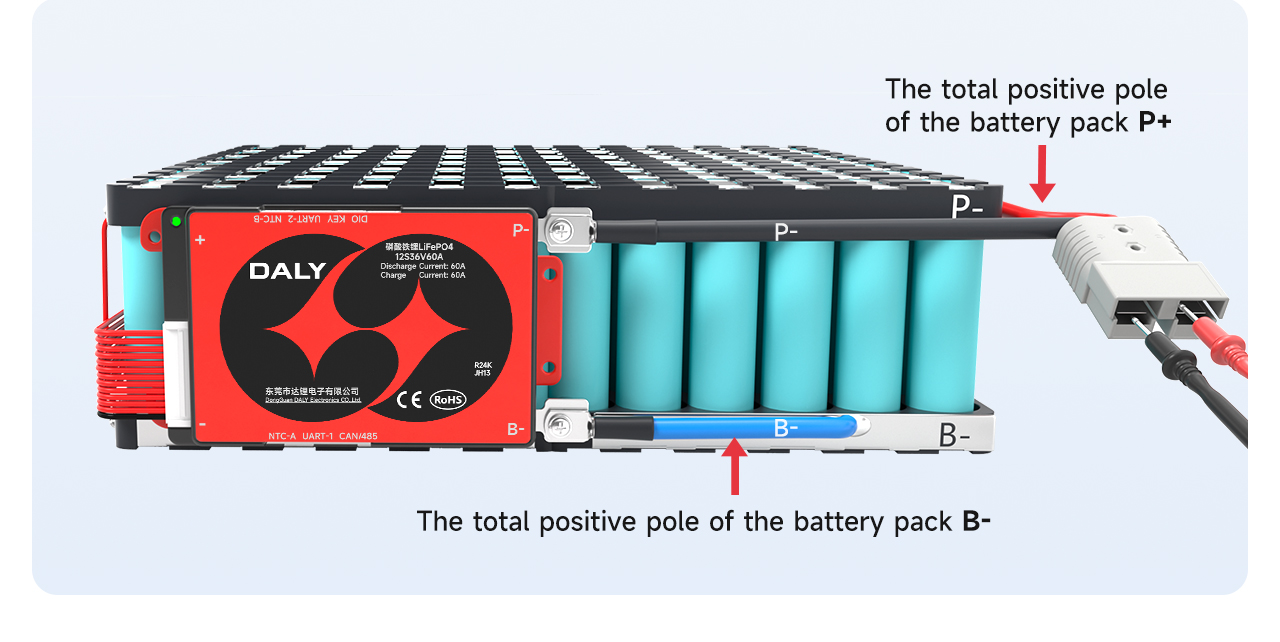

Dopo aver verificato che la scheda di protezione sia normale, saldare il filo blu B- sulla scheda di protezione al negativo totale B- del pacco batteria. La linea P sulla scheda di protezione è saldata al polo negativo di carica e scarica.
Dopo la saldatura, verificare se la tensione della scheda di sovraprotezione è coerente con la tensione della batteria.
Rileva la tensione in mare: tensione (B-, P+) = tensione (P-, P+).
Il polo positivo di carica e scarica è direttamente collegato al polo positivo totale del pacco batteria.
Nota: la porta di ricarica e la porta di scarico della scheda di protezione divisa sono separate e la linea C aggiuntiva (solitamente indicata in giallo) deve essere collegata al polo negativo del caricabatterie; la linea P è collegata al polo negativo della scarica.

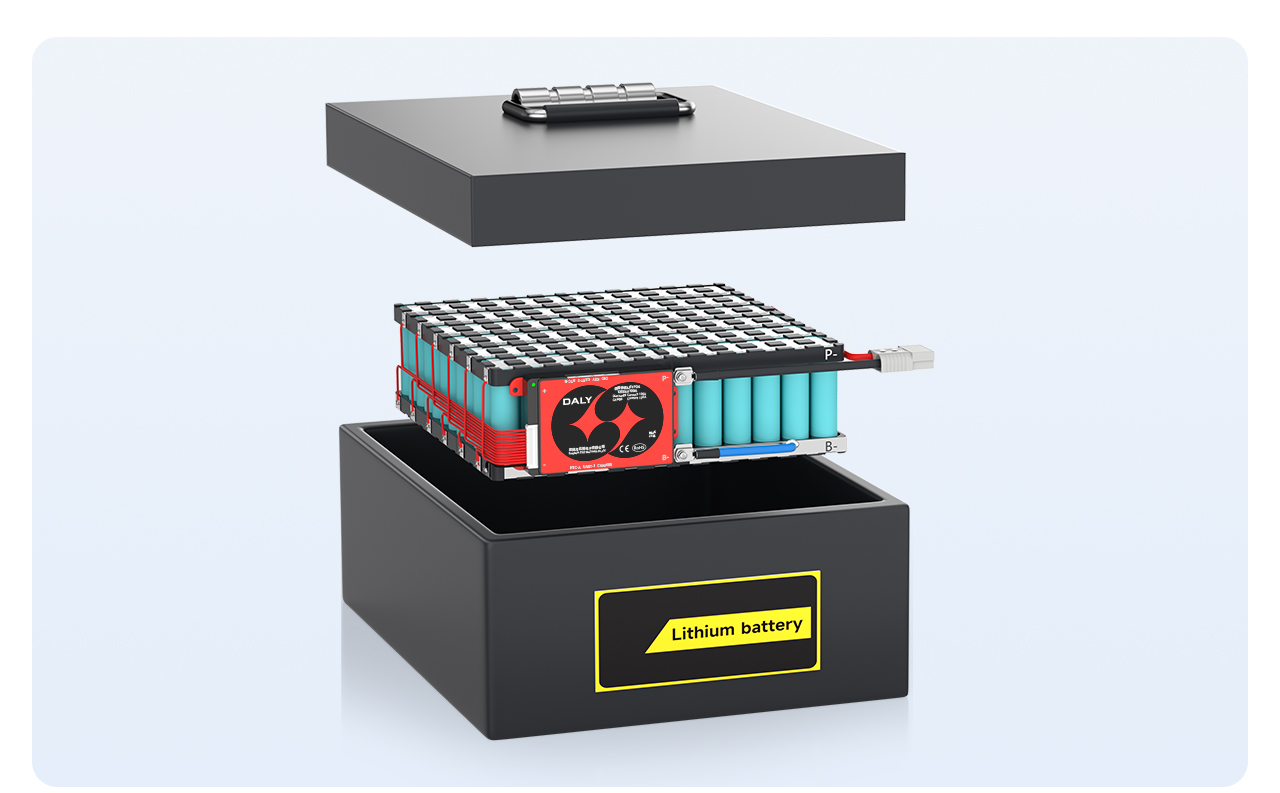

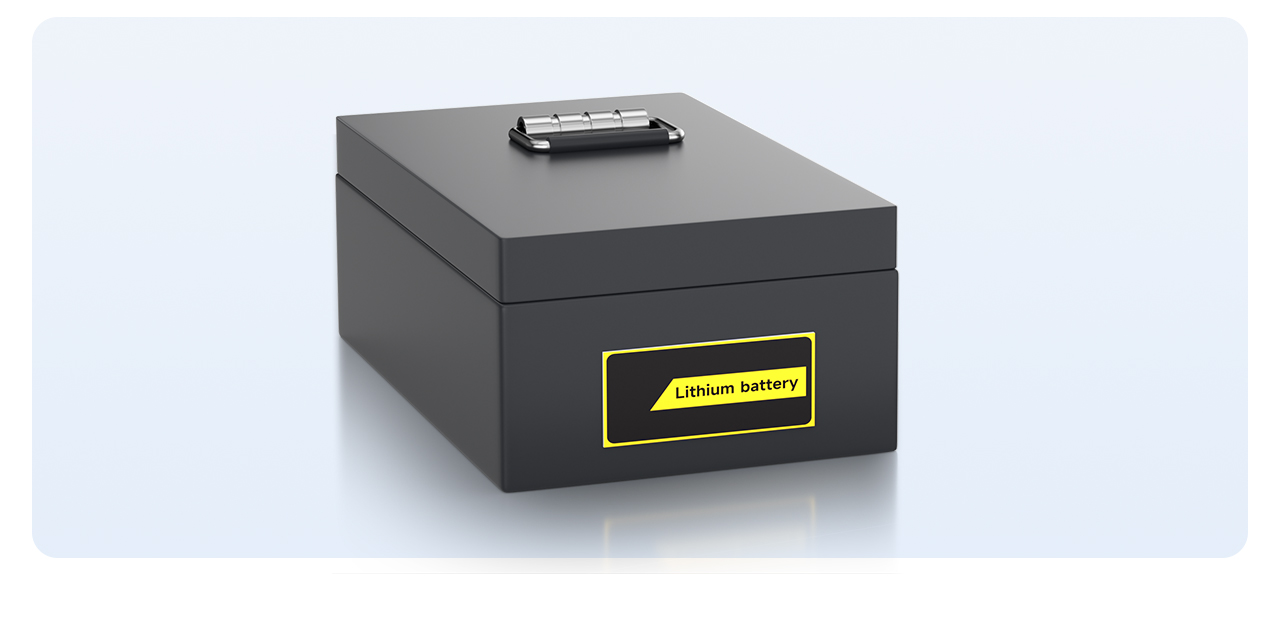

Infine, posiziona la batteria all'interno della scatola della batteria e verrà assemblato un pacco batteria finito
